一、概述

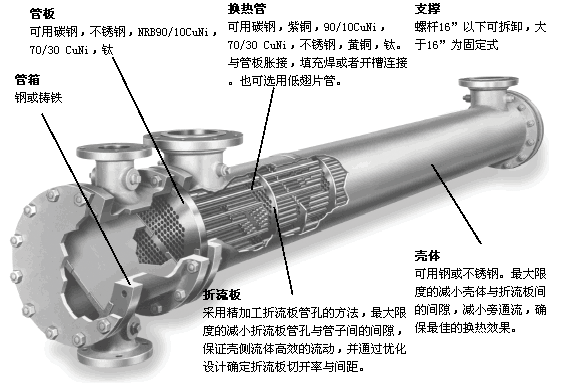

列管式換熱器（又名列管式冷凝器）是一種高效換熱設備，適用于汽-汽、汽-液、液-液、對流傳熱。它主要由殼體、管板、換熱管、封頭、折流擋板等組成。所需材質，可分別采用普通碳鋼、紫銅、或不銹鋼制作。在進行換熱時，一種流體由封頭的連結管處進入，在管流動，從封頭另一端的出口管流出，這稱之管程；另-種流體由殼體的接管進入，從殼體上的另一接管處流出，這稱為殼程列管式換熱器。
二、結構特點
列管換熱器（又名列管式冷凝器），按材質分為碳鋼列管換熱器，不銹鋼（304、316L）列管換熱器和碳鋼與不銹鋼混合列管換熱器三種，按形式分為固定管板式、浮頭式、U型管式換熱器，按結構分為單管程、雙管程和多管程，傳熱面積0.5～500m2，可根據用戶需要定制。
三、應用范圍：
列管式換熱器（又名列管式冷凝器）適用于在化工、輕工、冶金、制藥、食品、化纖等工業中做各種用途的換熱設備，尤宜于做冷凝器，使用后效果顯著。
按形式可以分為固定管板式、浮頭式、U型管式換熱器。
按機構分為單程、雙管程和多管程。
按材質分為碳鋼、不銹鋼和碳鋼于不銹鋼混合列管式冷凝器三種。
傳熱面積0.5-500平方。
| 型號 | 公稱壓力MPa | 公稱冷卻面積m2 | 熱交換器性能 | ||||||||||||||
| 介質粘度等級 | 進油溫度 | 進水溫度 | 油溫降 | 壓力損失MPa | 油流量與水流量之比 | 熱交換系數Kkcal/m2.h.℃ | |||||||||||
| ℃ | 油側 | 水側 | |||||||||||||||
| GLCQ1 | 0.63 | 0.4 | 0.6 | 0.8 | 1 | 1.2 | - | - | - | ≤N100 | 55±1 | ≤30 | ≥8 | ≤0.1 | ≤0.05 | 1:1 | ≤300 |
| GLCQ2 | 1.3 | 1.7 | 2.1 | 2.6 | 3 | 3.6 | - | - | |||||||||
| GLCQ3 | 1 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | ||||||||
| GLCQ4 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 27 | |||||||||
| GLCQ5 | 1.6 | 30 | 34 | 37 | 41 | 44 | 47 | 50 | 54 | ||||||||
| GLCQ6 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | |||||||||
| GLCQ3 | 0.63 | 4 | 5 | 6 | 7 | - | - | - | - | ≤N460 | 50±1 | 1:1.5 | ≤200 | ||||
| GLCQ4 | 12 | 16 | 20 | 24 | 28 | - | - | - | |||||||||
| GLCQ5 | 35 | 40 | 45 | 50 | 60 | - | - | - | |||||||||
| GLCQ6 | 1 | 80 | 100 | 120 | - | - | - | - | - | ||||||||
| GLCQ7 | 160 | 200 | - | - | - | - | - | - | |||||||||
